浮球液位計故障檢修及加裝變送器方法
浮球液位計呈現的毛病有零點漂移，滿度不精確，大多系電子電路受溫度的影響，或者儀表裝置環境有振動對電路形成影響所致，可經過調整電路參數、校準儀表來處理。工藝液位有變化但浮球液位計顯現不變化，很多是緊固螺栓沒有擰緊，或者振動形成螺栓松動引發的，銜接軸松動使變送器與浮球軸脫離。浮球液位計液位顯現緩慢，可能是軸承損壞呈現摩擦力過大。密封盤根老化及走漏也是常見的毛病。
浮球液位計呈現的毛病有零點漂移，滿度不精確，大多系電子電路受溫度的影響，或者儀表裝置環境有振動對電路形成影響所致，可經過調整電路參數、校準儀表來處理。工藝液位有變化但浮球液位計顯現不變化，很多是緊固螺栓沒有擰緊，或者振動形成螺栓松動引發的，銜接軸松動使變送器與浮球軸脫離。浮球液位計液位顯現緩慢，可能是軸承損壞呈現摩擦力過大。密封盤根老化及走漏也是常見的毛病。
浮球液位計裝置方式指導
1、浮球的檢查及維修
浮球組件是機械構造，都裝置在塔、罐內部，消費中無法維護和維修，只能在工藝停車時才干察看其情況和毛病現象。因而，檢修時應認真認真地停止檢查，浮球機械構造的好壞將直接影響安裝的運轉，在消費過程中曾發作過塔、罐內浮球零落，浮球被腐蝕呈現失靈等毛病，塔、罐內的浮球組件呈現問題儀表工作就很被動。
浮球是將兩個半球焊接在一同的空心球，浮球的壁較薄，在運用中受介質腐蝕易呈現穿孔、磨損現象，兩個半球的焊接處容易遭到腐蝕，應特別留意檢查。浮球與連桿采用螺栓銜接，為了防止浮球的機械部件，在運用中不呈現零落、松動毛病，一切的機械緊固部件螺栓、螺紋銜接處、固定螺母等，擰緊后***好采用點焊將其焊死。
2、連桿的檢查及維修
浮球連桿長度較長，在介質高溫、腐蝕和液體的動搖沖擊下，易呈現變形彎曲，從而會改動浮球的丈量范圍，并加大了死區，同時也會存在連桿彎迂回斷的隱患，維修時發現連桿彎曲變形，應停止校正或加固處置，以至改換。浮球連桿的緊固螺母假如腐蝕嚴重，應改換。
3、轉換機構的檢查及維修
寬量程浮球液位計的機械構造較復雜，部件較多，檢查的中央也多；轉換機構的活動部件或固定件在介質中易受腐蝕，如活動限位孔被腐蝕變大，限位螺栓被腐蝕變薄變小等。維修時應檢查擺臂限位螺栓、擺臂鞏固螺母的腐蝕水平，要對轉換機構及軸套，螺栓等停止細致的檢查，腐蝕嚴重的部件應停止改換和修理。
浮球位移轉換器由于受腐蝕使球桿與主軸的間隙變大，會產生較大的死區使浮球液位計產生很大的丈量誤差，但只需消弭間隙也就消弭了死區。可將球桿的末端與主軸的凹陷處停止焊接；還可在浮球桿末端套絲，把球桿與護桿套銜接的螺紋加長，在主軸凹陷處鉆孔攻螺紋，使球桿末端與主軸變為螺紋銜接。
4、浮球液位計裝配調校及維護要點
上述檢查及修理都觸及浮球組件的拆卸，維修后的裝配工作仍很重要，浮球配重桿、浮球位移變送器、銜接板這三個部件的裝置很重要，裝置中留意浮球角位移傳感器、浮球軸的同心度要契合請求，才干保證軸的摩擦力小，運用壽命才會長。
拆卸的浮球液位計裝置到設備上，需求調校合格后才干運用。通常是先調變送器后才固定板，使變送器的角度處于零點的大致位置，上緊固定板螺栓然后停止變送器零點、量程細凋，用手抬起均衡桿使其處于***高位置，旋動變送器的調零旋鈕，使輸出電流為4mA；然后用手壓均衡桿使其處于***低位置，旋動變送器的量程旋鈕，使輸出電流為20mA。調校時在丈量回路中串入數字萬用表讀取電流值，比變送器的表頭讀數要精確。
日常維護要留意變送器軸承的光滑、定期檢查緊固螺栓的松動，浮球主軸盤根螺母的松緊水平，盤根能否漏油或缺油，主軸能否被抱死等問題。主軸盤根螺母的松緊水平會影響浮球液位計的丈量誤差，液位丈量不精確，除變送器的零點漂移外，有可能是浮球配重調整不當所至、判別浮球配重調整能否適宜，可用手抬起均衡桿然后放開，均衡桿應能回到初始位置用手壓下均衡桿然后放開，均衡桿應能回到初始位置，則闡明力矩適宜。

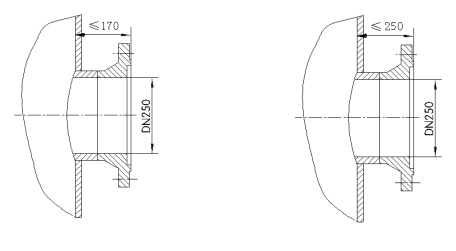

1、浮球液位變送器是經過法蘭直接裝置在被測介質容器側壁接口法蘭上的。
2、在裝置前，首先應依據變送器的構造特性并思索到日后操作、察看、檢修的便當來肯定變送器的裝置方向。
3、浮球液位變送器的內螺紋電氣接口普通不配電線密封接頭，運用的電線密封接頭必需按Ex請求。
4、關于裝置在有爆炸可能的環境中，必需留意一切相關的國度規則和裝置規則。
二、浮球液位變送器裝置辦法
1、浮球及球桿的裝置：首先將浮球和球桿旋緊后焊牢。關于90型小轉角浮球的新式聯接構造的球桿裝置操作是，將球桿旋入護桿套端部的聯接桿內螺孔，應留意將聯接桿兩側的頂絲擰緊在球桿上的環形凹槽內，再把頂絲上的鎖緊螺母擰緊。
2、關于91型大轉角浮球的裝置，將球桿旋于擺臂前端的螺紋孔內，將頂絲頂進球桿端部的環形凹槽內擰緊。

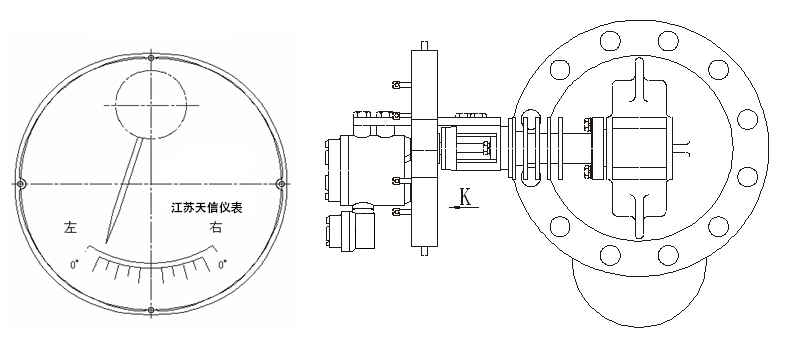

3、浮球液位變送器表頭是經過銜接板與散熱器銜接的，裝置時，將主軸頭插入變送器表頭的連軸器孔內，并且不應使連軸器產生較明顯的扭曲現象。變送器的表頭可在左側或右側裝置，裝置能否正確，請參照圖5所示斷定，裝置者正對浮球裝置接口，若變送器在裝置者的左手側，則應將表頭后端指針旋至“左0”處；若變送器在裝置者的右手側，則將表頭后端指針旋到“右0”處，再將浮球移到*低丈量位置時將連軸器與主軸的緊定螺釘緊固。
4、將均衡桿(機構)裝入牙嵌分離子的方孔內，旋緊頂絲固定均衡桿，松開軸頭螺母，調整牙嵌分離子使均衡桿與球桿在同一平面內，將軸頭螺母旋緊，挪動均衡錘的位置，調至均衡的*佳狀態，固定均衡錘。對不同密度的液體，由于浮球所受的浮力不同，可經過調整均衡錘在均衡桿上的位置，來到達丈量目的。
5、浮球的密封填料環在出廠時只是略微壓緊，等裝置試壓時，當介質的壓力和溫度升上來時，再擰緊填料環上的壓蓋螺栓，在擰緊的同時，還要壓一下重錘桿，使主軸轉一下，看能否還轉動靈敏，直至不露氣為止。
6、旋開儀表前蓋，將傳輸導線經引入安裝引入到變送器表頭內（留意引線時不要將表內連線碰斷），將導線的正負極固定在標有“+”與“-”符號的位置上。但留意不要接錯極性，經檢查無誤前方可通電。
