外夾式超聲波流量計裝置辦法
一、外夾式超聲波流量計裝置
1、超聲波流量計傳感器裝置留意事項
在裝置外夾式流量傳感器之前，須把管道表面面欲裝置的區域清算潔凈，除去銹跡、油漆，選擇出管材致密局部停止傳感器裝置。在傳感器的中心局部和管壁涂上足夠的耦合劑，將耦合劑停止擠壓，保證傳感器和管壁之間無氣泡存在，然后把外夾式傳感器緊貼在管壁上捆綁好。
（1）兩個傳感器應裝置在管道管軸的程度方向上。
（2）兩個傳感器的裝置方向應為同向平行
（3）在裝置過程中，千萬留意在傳感器和管壁之間不應有氣泡或沙礫。對程度管，傳感器應裝置在管道界面的程度軸上（3 點或 9 點鐘的位置），以防管內上部可能存在氣泡。（請參閱傳感器裝置）。
（4）假如受裝置地點空間的限制而不能程度對稱裝置傳感器，可在保證管內一直充溢液體（管內上部無氣泡）的條件下，垂直或有傾角地裝置探頭。
2、超聲波流量計裝置間距
外夾式超聲波流量計裝置間距是指兩只傳感器相對的兩個端面之間的間隔。
3、超聲波流量計裝置類型
外夾式流量傳感器裝置方式共有三種。這三種方式分別稱為V法、Z法和N法。
普通在小管徑 100~300mm（4＂~12＂）時可先選用 V 法；V 法測不到信號或信號質量差時則選用 Z法；管徑在 300mm（12＂）以上或丈量鑄鐵管時應優先選用 Z 法。
N 法是較少運用的辦法，合適管徑在 50mm（2＂）以下管道。
二、外夾式超聲波流量計裝置檢查
裝置檢查是指檢查流量傳感器裝置能否適宜、能否可以接納到正確的、足夠強的、能夠使機器正常工作的超聲波信號，以確保儀器長時間牢靠地運轉。經過檢查接納流量信號強度、信號質量、總傳輸時間、時差以及傳輸時間比值，可肯定裝置能否*佳。
裝置的好壞直接關系到流量丈量值的精確性和儀表能否長時間牢靠的運轉。固然大多數情形下，把傳感器簡單地涂上耦合劑貼到管壁外，就能得到丈量結果，這時還是要停止下列的檢查，以確保得到高的丈量精度并使儀器長時間牢靠的運轉。
1、信號強度
信號強度是指上下游兩個方向上接納信號的強度。流量計運用 00.0～99.9 的數字表示相對的信號強度。00.0表示收不到信號；99.9表示*大的信號強度。
普通狀況下，信號強度越大，丈量值越穩定，越能長時間牢靠的運轉。
裝置時應盡量調整流量傳感器的位置和檢查耦合劑能否充沛，確保得到*大的信號強度。
系統正常工作的條件是兩個方向上的信號強度均大于 60.0。當信號強度太低時，應重新檢查傳感器的裝置位置、裝置間距以及管道能否合適裝置或換用Z法裝置。
2、流量信號質量
流量信號質量簡稱Q值是指接納流量信號的好壞水平。流量計運用00～99的數字表示流量信號質量。00 表示信號質量*差；99 表示信號質量*好。
普通情形下應重復調整流量傳感器位置或檢查耦合劑能否充沛，直到信號質量盡可能大時為止。
3、傳輸時間比
傳輸時間比是用于確認流量傳感器間裝置間隔能否正確。在裝置正確的狀況下傳輸比應為100±3。
三、超聲波流量計裝置時需留意的問題
1、輸入管道參數必需正確，否則將招致流量傳感器裝置不正確而不能正常工作。
2、裝置外夾式流量傳感器時要運用足夠的耦合劑使其粘貼在管道壁上，邊觀察流量計顯現的信號強度和信號質量值，邊在裝置點左近漸漸挪動傳感器直到收到*強的信號和*大的信號質量值。
3、確認裝置間隔能否契合 M25 所給出的流量傳感器裝置間隔。
4、信號強度假如總是 0.00 闡明流量計沒有接納到超聲波信號，應檢查與管道有關的參數能否輸入正確，管道能否太過陳舊、其襯里能否太厚，管道內能否沒有流體，裝置能否離閥門彎頭太近，流體中氣泡能否過多等。
5、應防止在電磁干擾大的環境中裝置運用超聲波流量計，以免招致承受信號強度太低或動搖，影響流量計正常工作。
6、裝置完畢時，要將儀重視新上電，檢查參數及顯現結果能否正確。
便攜式超聲波流量計特性和裝置運用
一、便攜式超聲波流量計用處
1、便攜式超聲波流量計用于丈量各種可以傳導超聲波的單一平均的液體的流量及熱量。
2、便攜式超聲波流量計采用非接觸丈量方式，丈量范圍大，沒有活動機械部件，不受系統的壓力和惡劣環境的影響，已勝利應用于水、純水、海水、污水、化工液體、江河水、燃料油等流體的計量工作中。規范傳感器的上限溫度為110ºC。
3、便攜式超聲波能量表普遍應用于制冷、供熱、換熱器、冷凍機、鍋爐等行業系統能量耗費的計量。

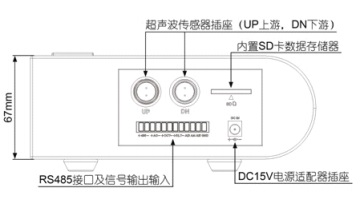

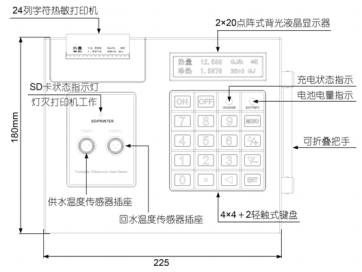

二、便攜式超聲波流量計各部件稱號及闡明
三、便攜式超聲波流量計主要特性
四、便攜式超聲波流量計流量丈量辦法
便攜式超聲波流量計的流量丈量簡雙方便，只需選擇一個適宜的裝置點，在主機上輸入裝置點處的管道參數，然后依據主機提供的傳感器裝置間隔，把傳感器裝置在管道外表，并用超聲波專用電纜銜接至主機，即可完成流量丈量。
1、選擇裝置點
裝置點的選擇是能否正確丈量的關鍵，選擇裝置點必需思索下列要素的影響：滿管、穩流、結垢、溫度、干擾。
2、輸入丈量參數

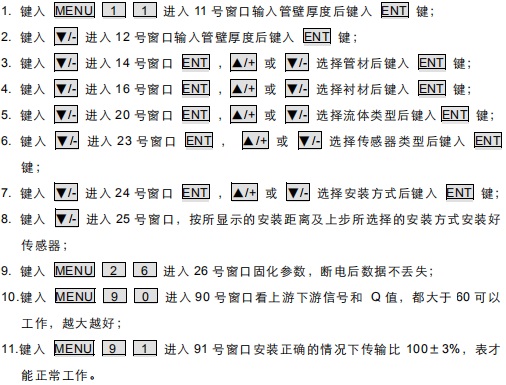

在丈量開端前需求停止初始設置，完成 10~29 號菜單的設置。以便取得傳感器的裝置間隔。
（1）管道外徑
（2）管壁厚度
（3）管材類型
（4）襯材參數 （如有的話，可包括襯里厚度和襯材聲速）
（5）液體類型
（6）傳感器類型 （由于主機可支持多種不同傳感器）
（7）傳感器裝置方式
超聲波流量計調試時需求關注哪些干擾要素
超聲波流量計調試不出來怎樣辦超聲波流量計裝置過程中普通會遇到或多或少的問題，影響超聲波流量計的運用，以至使流量計裝置時就調試不了。普通在裝置流量計時丈量有影響的要素可分為兩種，外部干擾和管道內部干擾。
一、外部干擾：
外部干擾主要有電源干擾和電磁場干擾，兩種干擾方式普通會同時存在，我們采用以下方式判別。
(l)電源干擾：普通是在超聲波流量計運用市電供電時才會發作，產生緣由普通是市電電壓不穩定或頻率時辰變化，影響流量計對儀表信號的判別，招致流量計信號辨認出錯，無法調試。如要判別能否是這個緣由招致的流量計毛病，需準備一個電壓到達流量計供電請求的獨立電源（苗電池或干電池）給流量計供電，假如問題消弭便闡明是這個問題，反之則不是。
(2)電磁場干擾：電場、磁場干擾普通是由于現場的變頻設備或高壓供電設備、輸電設備等惹起。
超聲波流量計的傳感器輸出信號為毫伏級的電壓信號，因信號電壓微小，易受外在的電場和磁場干擾改動電壓值，招致流量計辨認信號出錯，致使流量計無法調試。如需考證能否為電場干擾，只需將流量計裝置位置遠離存在干擾源（變壓器、變頻器、高壓電線、其他大功率用電設備）的位置 6米以上，再裝置一次，即可考證。
處理辦法：
1、電源干擾：電源干擾是由于電源呈現問題，普通處理方式有：在電源上裝置隔離器，運用帶濾波功用的開關電源，改換市電取電位置（遠離變頻器，且電源前端不能與變頻器有直接接觸），運用太陽能板和蓄電池供電。
2、電磁場干擾源于變壓器、變頻器、高壓電線、大功率用電器等，普通外碑方式為改換裝置位置，流量計測專渝線需遠離以上干擾源。
超聲波流量計
二、管道內部干擾：
在超聲波流量計裝置契合條件的狀況下，還能影響流量計的就只要介質內部的要素了。普通內部要素為固體顆粒物或懸浮物、空氣。超聲波流量計無法穿透固體顆粒，招致傳感器無法收到超聲波信號，影響流量計丈量。丈量介質中的氣泡會使流量計傳感器發出的超聲波發作折射，招致上游（下游）傳感器無法收到來自下游（上游）傳感器發出的信號，影響流量計丈量或使流量計無法丈量。
判別辦法：***簡單的判別辦法為在出口看，無論是懸浮物還是固體顆粒都能夠在出口處看到．假如出口在水下，還能夠看到管道內的氣泡冒出。另一種判別方式為“聽“，將耳朵貼到管道上，如有氣泡，可聽到管道內有嘩嘩的流水聲，如有固體顆粒物，可聽到有固體拍打管壁的聲音，假如這些都沒有，管道內水聲則很小，簡直聽不到水聲。普通的抽水口長時間抽水后根本不會有懸浮物。
處理辦法：管道內的固體顆粒普通運用沉沙器便可處理，氣泡則可運用裝置消氣過濾器消弭，假如氣泡是從管道內部產生的，則可更改裝置位置。
三、舉例：裝置現場有一臺流量計，發現無論怎樣調試都無法將流量計的傳輸比和Q 值調試出來．
問題判別：
1、查看出口能否有固體顆粒從管道出口出來。假如有，則可依照上述處理辦法處置。假如發現出口有大量的氣泡，則裝置消氣器或改動流量計裝置位置，直到調試完成．假如無法查看出口，則可經過聽管道內的水聲判別能否有氣泡或固體顆粒。
2、給流量計運用蓄電池供電，看能否能調試好，假如能則標明電源不潔凈，可按上述電源干擾方式處置。
3、察看流量計裝置現場到流量計主機裝置位置及傳感器線沿途能否存在電磁場干擾源。假如有，則需遠離干擾源，假如無法遠離干擾源，則可經過裝置接地線處理問題，接地需牢靠，遠離電源接地接位置置為流量計傳感器的E .
