玻璃管轉子流量計與不銹鋼玻璃轉子流量計的原

來源：江蘇騰泰儀表科技有限公司瀏覽：-1260 發布日期：2021-06-29

一.TT-LZ-玻璃管轉子流量計概述：

玻璃轉子流量計是一種用來丈量流體（液體或氣體）流量的過程檢測儀表。

本玻璃轉子流量計采用德國VDI/VDE3513規范和國度JB/T9255規范。德國規范制造的流量計，與國內同類產品相比，具有丈量精度高、互換性能好、流量范圍寬、銜接方式多、裝置維修便當等優點。同時還能夠依據不同流體的溫度、壓力、密度、粘度等物理量，為用戶提供不同流體，不同粘度，不同狀態的流量標尺，處理了示值修正的問題。大大便當了用戶。

二.TT-LZ-玻璃管轉子流量計原理:

玻璃轉子流量計是一種變面積式的流量計。它主要由一根自下而上擴展的錐形玻璃管和一只能夠隨流量大小上下挪動的浮子組成，當流體自下而上流經錐管時，流體動能在浮子上升產生的升力和流體的浮力是浮子上升。由于錐管內壁與浮子之間的環形流通面積增大，流體動能在浮子上產生的升力隨之降落。當升力與浮力之和等于浮子本身重力時，浮子處于均衡狀態，穩定在某一高度上。該高度位置上的刻度指示流過流量計的流量值。

三.TT-LZ玻璃管轉子流量計的技術參數

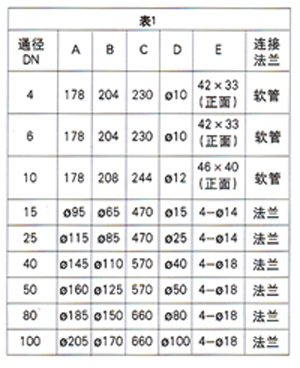

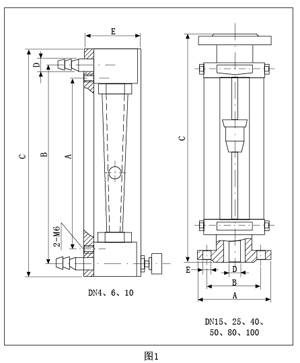

外形及裝置尺寸

原理與構造

不銹鋼玻璃轉子流量計主要由一根自下而上擴展的錐形玻管和一只隨流體流量大小上下挪動的不銹鋼浮子組成（圖3）。流體自下而上流經錐管時，流體動能在浮子上產生的升力S和流體的浮力A使浮子上升，當升力S與浮力A之和等于浮子本身重力G時，浮子處于均衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。

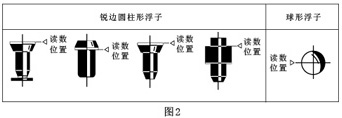

流量計中浮子讀數位置按圖2所示:

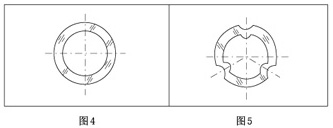

TT-LZB/LZB-( )F流量計的錐管為潤滑內壁管(見圖4)，通徑DN15以上的流量計，浮子經過導桿上下挪動，堅持穩定；TT-LZJ/LZJ-( )F流量計錐管內壁有三條導向凸筋，使浮子堅持穩定(見圖4)。通徑DN10以下的流量計采用軟管銜接，配有針形流量調理閥；通徑DN15以上流量計采用法蘭銜接。

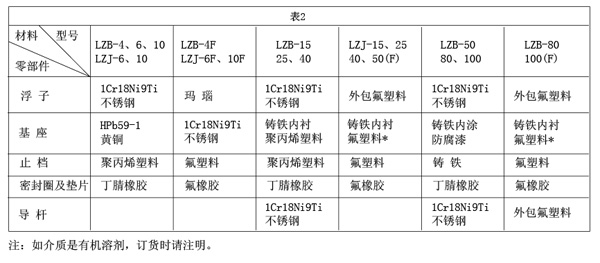

接觸測量流體的零部件材質

TT-LZB()B/LZJ系列不銹鋼玻璃轉子流量計型號規格及技術參數

測量范圍	水（20℃）10-1000000L/h 空氣（101325Pa、20℃)0.3-220Lm3/h
范圍度	10：
準確度、等級	1.0；1.6
錐管	長度：300mm
標尺	毫米標尺及流量標尺
被測流體狀況	壓力：DN15-DN25:1.0MPaDN40:0.9MPaDN50:0.7MPa 溫度；-20℃~120℃

公稱通徑 DN （mm）	型號	范圍度	測量范圍		錐管長度（mm）	精確度等級		允許被測流體狀況
公稱通徑 DN （mm）	型號	范圍度	水，20℃	空氣，20℃， 1.01325×105Pa	錐管長度（mm）	LZB/LZJ	LZB-( )F LZJ-( )F	溫度（℃）	壓力（MPa）
4	LZB-4 LZB-4F		1~10L/h 1.6~16L/h 2.5~25L/h	16~160L/h 25~250L/h 40~400L/h	100	2.5	2.5;4	-20~+120
6	LZJ-6 LZJ-6F		2.5~25L/h 4~40L/h 6~60L/h	40~400L/h 60~600L/h 100~1000L/h	100	2.5	2.5;4	-20~+120	≤1
10	LZJ-10 LZJ-10F		6~60L/h 10~100L/h 16~160L/h	100~1000L/h 160~1600L/h 250~2500L/h	160	2.5	2.5;4	-20~+120	≤1
15	LZB-15 LZB-15F		16~160L/h 25~250L/h 40~400L/h	0.25~2.5m3/h 0.4~4m3/h 0.6~6m3/h	350	2.5	2.5	-20~+120	≤0.6
25	LZB-25 LZB-25F		40~400L/h 60~600L/h 100~1000L/h	1~10m3/h 1.6~16m3/h 2.5~25m3/h	350	1.5	2.5	-20~+120	≤0.6
40	LZB-40 LZB-40F		160~1600L/h 250~2500L/h	4~40m3/h 6~60m3/h	430	1.5	2.5	-20~+120	≤0.6
50	LZB-50 LZB-50F		0.4~4m3/h 0.6~6m3/h	10~100m3/h 16~160m3/h	450	1.5	2.5	-20~+120	≤0.6
80	LZB-80 LZB-80F		1~10m3/h 1.6~16m3/h 5~25m3/h	50~250m3/h 80~400m3/h	500		2.5	-20~+120	≤0.4
100	LZB-100 LZB-100F		5~25m3/h 8~40m3/h 12~60m3/h	120~600m3/h 200~1000m3/h	500		2.5	-20~+120	≤0.4
注：液體流量的大測量范圍，可安用戶需要，擴大到90m3/h

全不銹鋼型

法蘭、浮子、導桿、支承板及螺栓等均為不銹鋼304（1Cr18Ni9Ti),型號為TT-LZB-( )B。

接液材質如需選用316，則型號為TT-LZB-( )Bo，需定做。

如需不銹鋼內襯PTFE，則型號為TT-LZB-( )BF(或BoF),需定做。

全四氟型

基座、浮子、針閥采用聚四氟乙烯（PTTFE)。支承板、螺絲等采用不銹鋼
