電池供電電磁流量計技術參數、產品特點及應用
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1256
發布日期：2021-07-06
電池供電電磁流量計技術參數、產品特點及應用領域
電池供電電磁流量計專為水工業設計，滿足城市供水確保準確的水費計算，**應用于現場無電源供應場所，如：城市供水、污水處理、水利工程、水政水資源等行業。
電池供電電磁流量計專為水工業設計，滿足城市供水確保準確的水費計算，**應用于現場無電源供應場所，如：城市供水、污水處理、水利工程、水政水資源等行業。

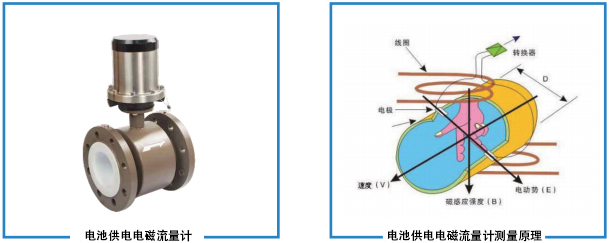

電池供電電磁流量計特殊設計的傳感器勵磁系統和高性能鋰電池供電系統,電磁流量傳感器是利用法拉第電磁感應定律制成的，當導電液體沿測量管在交變磁場中做與磁力線垂直方向運動時，導電液體切割磁力線產生感應電勢，在與測量管軸線和磁力線相互垂直的管壁上安裝了一對電極，該電極把產生的感應電勢檢出。 此感應電勢與流量成正比，測出該感應電勢就可導出通過傳感器的流量。 此流量信號（感應電勢）輸入轉換器經放大轉換成與流量信號成正比的數字量信號，由此實現流量測量。
一、電池供電電磁流量計概述
電池供電電磁流量計依據法拉第電磁感應定律的工作原理來測量導電液體體積流量的儀表，是流體力學和電磁學 結合的產物.即導體在磁場中切割磁力線運動時在其兩端產生感應電動勢。電池供電電磁流量計由流量傳感器和轉換器兩大部分組成。測 量管上下裝有勵磁線圏，通勵磁電流后產生磁場穿過測量管,一對電極裝在測量管內壁與液體相接觸，引出感應電勢,送 到轉換器。在LDG系列電磁流量計基礎上更新的一款新型電磁流量計。無論是在外觀和組裝方式，還是在內部結構，都做 了新的突破:棱角分明的外觀,快裝無焊接工藝，磁場分布更優的合理化結構。同時還引進了噴鋅工藝，即使在苛刻的環 境下,仍能長效地保護電磁流量計的管體表面，表面防腐性能優越。
二、電池供電電磁流量計產品特點
1、供電方式可選：外供電和電池供電。電池供電的情況修下，安裝便捷，對安裝條件要求低限制高適應性；
2、超低功耗,標配常規電池組，可持續工作3～6年；
3、具有GPRS和CDMA無線數據傳輸功能（選配）；
4、具有RS485MODBUS協議（外供電和電池供電兩種方式）通訊功能（選配）；
5、轉換器外殼采用不銹鋼表殼和紅外遙控器操作，可實顧68密封防護設計,適用于井下潮濕場合;
6、加原型襯里,弧面電極，具有良好的耐腐蝕性和耐磨損性,對混合性介質適應能力更強；
7、表頭可360°旋轉,讓安裝空間狹小的場合，顯示更加方便；
8、測量不受流體密度、粘度、溫度、壓力和導電率變化的影響；
9、采用SMDS件和表面貼裝（SMT ）技術，電路可靠性高；
10、在現場可根據用戶實際需要在線修改量程，更好地與采集終端匹配；
11、具有自檢與自診自診斷和報警功能；
三、電池供電電磁流量計的主要技術參數
•公稱通徑：DN10-DN1200
DN150-DN6000（可選插入式電磁流量計）
•公稱壓力：0.6～4.0Mpa（特殊壓力可以定制）
•精確度：±0.2%、±0.5%
•測量范圍：0.01～10m/s
•測量介質（電導率）：〉20μs/cm
•介質溫度：-10℃～160℃
•環境溫度：-10℃～60℃
•環境濕度：≤95%（相對濕度）
•供電方式：3.6V/DC內置鋰電池供電，連續工作時間5-10年（3.6V、12V、220V）
•電極材料：316L不銹鋼，HC、HB、鈦、鉭、鉑、銥合金
•襯里材料：氯丁橡膠、聚氨脂橡膠、PTFE、F46、PFA
•連接方式：法蘭式、插入式、夾持式（可選）
•結構形式：一體型、分體型（可選）
•防護等級：IP68、IP65（可選）
•顯示方式：LCD大屏幕液晶顯示瞬時流量、流速、（壓力），正、反向累積總量以及報警提示符
•輸出信號：脈沖輸出0.0001-10m³/p，頻率輸出1-1000HZ任意設置（無源光耦輸出）
•通訊方式：GSM/GPRS無線數據遠傳（短信形式數據包）
•GSM/GPRS遠程監控管理軟件系統：GSM/GPRS遠程監控管理軟件系統與帶遠傳功能的SC-LDE-DC型電池供電電磁流量計配套使用本系統不僅可以實現流量計數據的接收、存儲，還可以實現對流量數據的統計與分析，使用戶方便及時的掌控區域內各流量測量點的用水情況
四、電池供電電池流量計優點
1、微功耗設計，五節3.6V鋰電池，連續工作5~10年，而且更換電池方便。
2、顯示器采用LCD大屏幕液晶顯示器，可顯示瞬時流量、流速（管道壓力）、正反向累計總量以及報警提示符等多項流量參數。
3、測量管內無可動及阻力部件，不會產生纏繞、堵塞現象，幾乎無壓力損失，可長期可靠連續工作。
4、測量范圍寬：流速測量范圍可達0.05m/s~10m/s。
5、測量精度高：±0.5%~±1.0%。
6、測量穩定：測量精度不受被測介質溫度、壓力、粘度、密度等物理參數變化的影響。
7、具有脈沖輸出及GSM無線數據遠傳的功能。
8、具有數據保存功能，非常多可保存1000組流量數據，而且數據存貯時間之隔可任意設置以及數據查詢。
五、電池供電電磁流量計產品技術參數

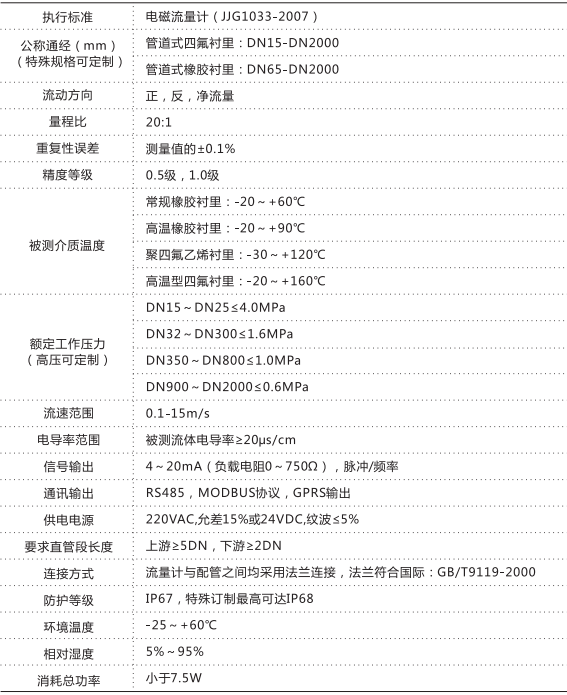

1、技術參數

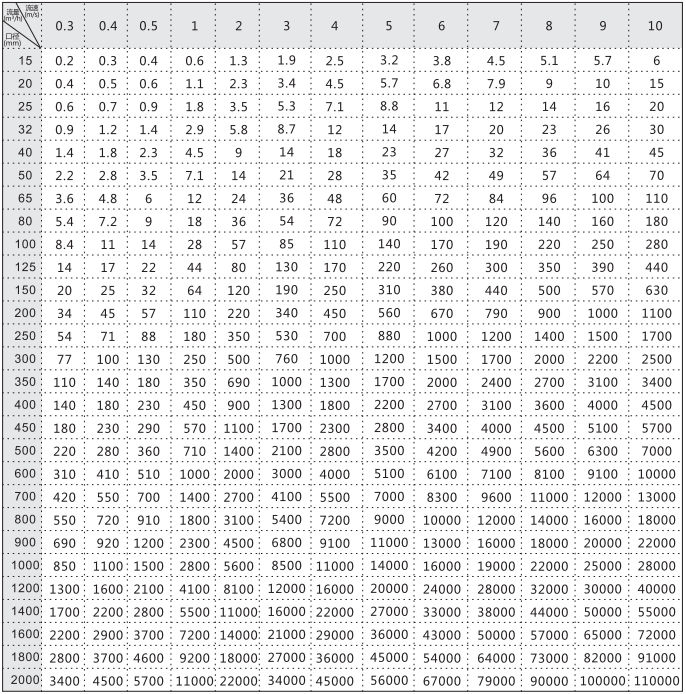

2、測量范圍
六、電池供電電磁流量計外形結構及尺寸
