靜壓投入式液位變送器的技術參數、安裝指導及選型標準

目前石油、化工、電廠、城市供水、水文勘探等領域都需要液位測量與控制，投入式液位變送器的使用也就越來越**，投入式液位變送器具有精度好、體積小，直接投入液體中，即可測量出變送器末端到液面的液體高度，使用方便。
TT-JY500靜壓投入式液位計的說明
TT-JY500系列投入式靜壓液位變送器是基于所測液體靜壓與該液體的高度成比例的原理，采用國外的隔離型擴散硅敏感元件的壓阻效應，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號（一般為4～20mA）。
TT-JY500系列投入式靜壓液位變送器適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、 0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。液位計的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便

TT-JY500靜壓投入式液位計的技術特性
精確度：0.2%、0.5%、1.0級 (現場表頭指示精確度2.5%FS)

測量范圍：0～2，5，10，20，50，170m
供電電源：24VDC
輸出電流4～20mADC(二線制)
負載電阻：0～620Ω
液位過載：2倍
使用溫度：－25～＋80℃
保管溫度：－40～＋125℃
被測介質：A、可與316和1Cr18Ni9Ti不銹鋼及橡膠共存的液體
B、使用襯四氟或四氟材料，可測各類酸堿腐蝕性液體
螺紋接口：M14*1.5、長15mm
外型尺寸：直徑Ф28mm、長170mm
防護等級：IP68
防爆標志：ExiaII CT4-6

靜壓投入式液位變送器的安裝指導

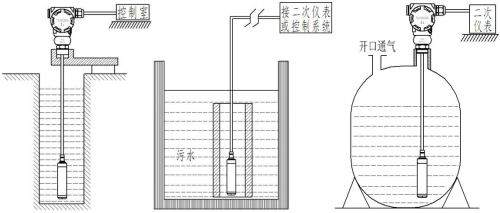

一、投入式液位變送器在靜水中安裝（深井、水池、液灌等）

1、在開口的容器中測量靜止流體液位時，把投入式液位變送器垂直投入到容器的底部，在容器的開口處將連接變送器的電纜線和接線盒固定。
2、當介質粘稠度較大是（如污水池）可以加裝套管或者支架，保證變送器可以投入帶容器的底部。
3、露天安裝時，應盡量把變送器接線盒置于通風干燥處，避免強光直接照射和雨淋，造成殼體溫度過高或進水，從而損壞變送器內部電路板。

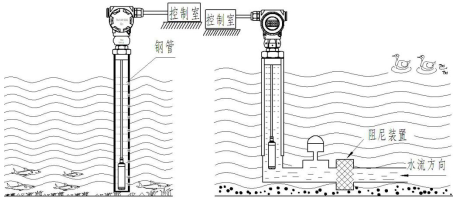

二、投入式液位變送器在動水中安裝（江河、河流、湖泊等）

1、在流動的水中測量水位時，介質波動較大的情況下，可以在水道中插入一根鋼管或者PVC管，內徑在5cm左右，在侵入水中的管子位于水流方向的反向不同高度開若干個Φ5左右的小孔，使水進入管中，在管的出口處將電纜線和接線盒固定。
2、在水道介質波動和泥沙較大時，還可以通過加裝阻尼裝置的方法過濾泥沙和消除動態壓力和波浪的不利影響，保證測量準確度。
3、產品安裝于多雷地區時，訂貨時應注明“防雷”，同時建議用戶在現場加裝防雷擊保護裝置，并確保產品及電源可靠接地，可降低雷電對液位變送器損壞的概率。

TT-JY500靜壓投入式液位計型號規格：

型譜										說明
TT-JY500										投入式液位變送器
類質	1									纜式
	2									桿式（傳感器裝在底部，直接
	3									防腐式
	4									導壓桿式（傳感器裝在上部，不直接接觸介質）
過程連接形式		T								支架安裝
		N								法蘭安裝DN40PN1. 0
		Y								特別約定
傳感器連接材料			1							304	桿式
			2							316
			3							316L
			4							丁晴橡膠與聚氯乙烯復合物	纜式
			5							聚四氟乙烯，（聚丙烯法蘭）
防爆方式				0						不防爆
				E						本安防爆Exia II CT6
顯示方式					0					不帶現場批示
					Z					帶電流表指示（0-****刻度）
					X					帶液晶數字顯示
配重情況						0				無需配重
						W				需要配重
							-□			安裝高度（mm)
								-□		測量高度（誦）
									-□	被測介質密度（g/cm3)
