氣體超聲波流量計特性、原理和安裝注意事項

來源：江蘇騰泰儀表科技有限公司瀏覽：-1296 發布日期：2021-07-16

一、氣體超聲波流量計特性
1、無壓力損失，量程比寬，無始動流量，可從零開端計量。
2、無任何可動部件，毛病率低，壽命長。
3、耐污性強，長期運用精度不變，無需定期維護。
4、雙聲道丈量，采用數字相關算法，準確度高，抗干擾性能強。
5、集流量、溫度、壓力丈量于一體，可自動停止溫壓補償和緊縮因子修正運算。
6、儀表有脈沖信號輸出、4-20mA模仿信號輸出、RS485（MODBUS-RTU協議）通訊輸出；同時支持IC卡信號輸出，可與IC卡預付費系統配套運用，便于貿易結算。
7、4.5英寸彩色液晶屏顯現，界面美觀，可同時顯現標況瞬時流量、工況瞬時流量、標況累積流量、介質溫度、介質壓力、輸出電流等參數。具有實時數據存儲功用，可避免儀表忽然掉電招致的數據喪失，在停電狀態下，內部數據可永世保管。
二、氣體超聲波流量計原理
氣體超聲波流量計采用超聲波檢測技術測定氣體流量，經過丈量超聲波沿氣流順向和逆向傳播的聲速差、壓力和溫度，算出氣體的流速及規范狀態下氣體的流量。本產品采用雙聲道直通對射式構造，在流量計弦向截平面上布置兩個平行聲道。雙聲道流量計較單聲道流量計相比，其速度散布修正系數的準確度更高，特別是在低流速區域，可在較復雜的流態下取得較高的精確度。

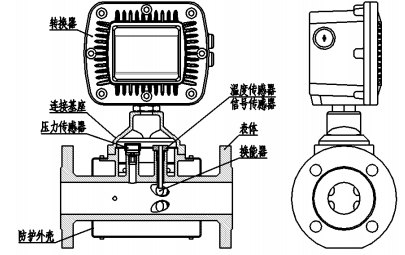

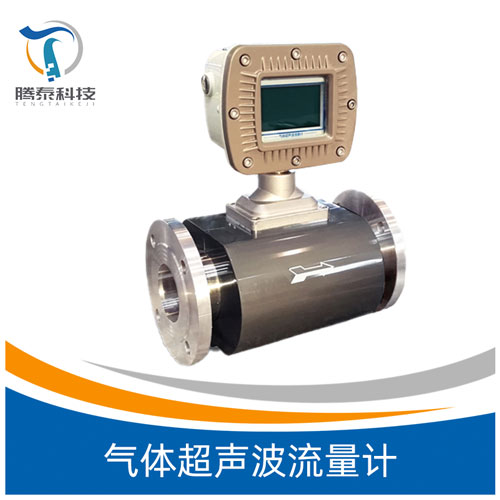

三、氣體超聲波流量計產品構造
氣體超聲波流量計主要由表體、換能器、銜接基座、溫度、壓力傳感器和轉換器等組成，流量計表體采用平行雙聲道對射構造。

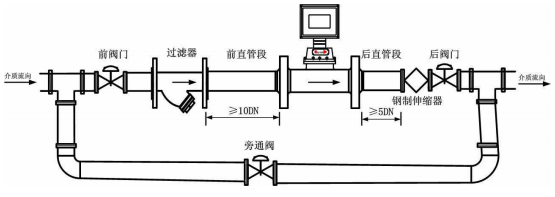

四、氣體超聲波流量計裝置位置

五、氣體超聲波流量計裝置留意事項
1、在裝置超聲氣體流量計時，應防止選擇如下地點：
（1）溫度：環境溫度超出-25℃~ +55℃（超出該范圍需在訂貨時特殊聲明），相對濕度超越90%的中央。
（2）振動：有強振動源和可能惹起信號處置單元及超聲換能器等部件發作共振的中央。
（3）電氣噪聲：左近有較強電磁或電子干擾的中央。
2、單向流狀況下，超聲流量計前直管段的長度至少請求10 倍的公稱通徑(DN)，后直管段長度至少請求5 倍的公稱通徑(DN)。雙向流狀況下，超聲流量計的前后直管段的長度至少請求10 倍的公稱通徑(DN)。
3、配套直管段的內徑請求與流量計表體的內徑偏向控制在1%以內，兩邊的銜接法蘭應與直管段的中心軸垂直，裝置時留意堅持與流量計表體的同軸性。留意：應采用有定位環的法蘭密封墊，以防止其突入管道可能會形成對速度散布剖面干擾。
4、流量計表體應盡量堅持程度裝置，不引薦垂直裝置，以避免換能器裝置孔的空腔積水，影響超聲波的傳輸（若氣質枯燥則無影響），降低丈量精確度。
5、在氣體介質較臟的場所，可在流量計的上游以不影響被測氣體流場的位置裝置效果良好的氣體過濾器。
6、嚴禁帶流量計焊接收道法蘭，倡議做短節輔助焊接收道法蘭，以保證表個體整體受力狀況。裝置流量計前要將管道內部清算潔凈。
7、為了便于維修維護，不影響正常的運用，倡議設置旁通。
8、流量計裝置在室外運用時，倡議加配防護罩，以免雨水浸入和烈日曝曬而影響流量計運用壽命。
9、流量計需牢靠接地，但不得與強電系統地線共用。
