智能渦輪流量計的產品特點及安裝過程中應注意
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1371
發布日期：2021-07-20

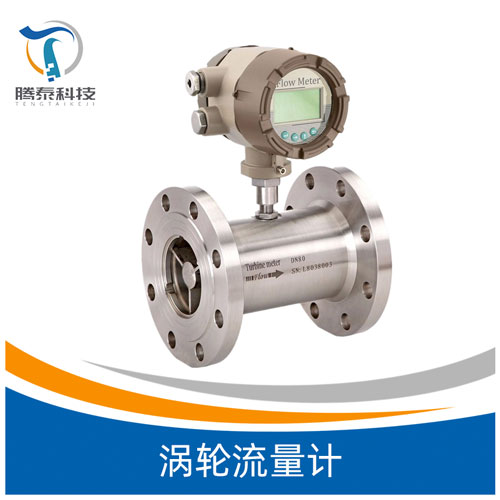

智能渦輪流量計的產品特點及安裝過程中應注意哪些問題
為了保證智能渦輪番量計的測量準確,必需精確地選擇安裝位置和方法對直管段的請求：流量計必需水平安裝在管道上(管道傾斜在5以內)，安裝時智能渦輪番量計計軸線應與管道軸線同心，流向要不合。渦輪流量計下游管道長度應有不小于2D的等徑直管段，假如安裝場所容許倡議下游直管段為20D、下游為5D。對配管的請求： 流量計安裝點的上下游配管的內徑與流量計內徑相反。對旁通管的請求： 為了保證流量計檢驗時不影響介質的正常運用，在流量計的前后管道上應安裝堵截閥門(截止閥)，同時應設置旁通管道。渦輪番量計流量控制閥要安裝在流量計的下游，渦輪番量計運用時下游所裝的截止閥必需全開，避免下游部分的流體發作不穩流現象。對內部環境的請求：流量計*好安裝在室內，必需要安裝在室外時，一定要采用防曬、防雨.防雷措施，以免影響D(流量)和輸入(頻率脈沖信號)肯定其轉換系數，它便于理論運用。但要留意，此轉換系數(儀表系數)是有請求的，其校驗請求是參照請求，假如運用時偏離此請求，系數將泛起變化，變化的情況視傳感器類型，管道安裝要乞降流體變送器物性參數的情況而定。
1.裝置智能渦輪流量計前，管道要打掃。被測介質不干凈時。管道上游要加過濾器，否則渦輪、軸承易被卡住，測不出流量來。
2.變送器的電源線采用金屬屏蔽線，接地要良好牢靠。電源為直流24V，650Ω阻抗。
3.變送器應程度裝置，防止垂直裝置，并保證其前、后有順應的直管段，普通前10D，后5D。
4.保證流體的活動方向與儀表外殼的箭頭方向分歧，不得裝反。
5.被測介質對渦輪不能有腐蝕作用，特別是軸承處，否則應采取措施。
6.投運前先停止儀表系數的設定。認真檢查，肯定儀表接線無誤，接地良好，方可送電。
7.裝置智能渦輪番量計時，前后管道法蘭要程度，否則管道應力對流量計影響很大。
8.拆裝流量計時，留意對磁感應局部不能碰撞。
智能渦輪流量計的安裝：
(1)變送器的電源線采用金屬屏蔽線，接地要良好可靠。電源為直流24V，650阻抗。
(2)變送器應水平安裝，避免垂直安裝，并確保其前后有順應的直管段，普通前10DN，后5DN。
(3)確保流體的活動方向與油表外殼的箭頭方向相同，不得裝反。
(4)被測介質對渦輪不能有腐蝕，特殊是軸承處，不然應采取措施。
(5)留意對磁感應部分不能碰撞。渦輪番量計的組態與校正軌范的標定方法是十點水標定法，但黏度不同標定的值不同，故通常要做黏度標定曲線。渦輪番量計的顯現儀表 顯現儀表的義務是將單位時辰輸入脈沖數和輸入脈沖總數轉換成瞬流量和總流量，并顯現出來。由前減少器輸入的脈沖信號，其幅值、波形都是不規則的，在進到顯現儀表后，先需經整形電路整構成為有規則 的具有一定幅值的矩形電脈沖信號，再閱歷頻率/電流轉換電路，將頻率信號變為對應的電流信號(4～20mA)再轉換能瞬時流量值，總量由轉換及積算電路失掉。有的顯現儀表就地顯現，有的送DCS顯現。
為了保證智能渦輪番量計的測量準確,必需精確地選擇安裝位置和方法對直管段的請求：流量計必需水平安裝在管道上(管道傾斜在5以內)，安裝時智能渦輪番量計計軸線應與管道軸線同心，流向要不合。渦輪流量計下游管道長度應有不小于2D的等徑直管段，假如安裝場所容許倡議下游直管段為20D、下游為5D。對配管的請求： 流量計安裝點的上下游配管的內徑與流量計內徑相反。對旁通管的請求： 為了保證流量計檢驗時不影響介質的正常運用，在流量計的前后管道上應安裝堵截閥門(截止閥)，同時應設置旁通管道。渦輪番量計流量控制閥要安裝在流量計的下游，渦輪番量計運用時下游所裝的截止閥必需全開，避免下游部分的流體發作不穩流現象。對內部環境的請求：流量計*好安裝在室內，必需要安裝在室外時，一定要采用防曬、防雨.防雷措施，以免影響D(流量)和輸入(頻率脈沖信號)肯定其轉換系數，它便于理論運用。但要留意，此轉換系數(儀表系數)是有請求的，其校驗請求是參照請求，假如運用時偏離此請求，系數將泛起變化，變化的情況視傳感器類型，管道安裝要乞降流體變送器物性參數的情況而定。
1.裝置智能渦輪流量計前，管道要打掃。被測介質不干凈時。管道上游要加過濾器，否則渦輪、軸承易被卡住，測不出流量來。
2.變送器的電源線采用金屬屏蔽線，接地要良好牢靠。電源為直流24V，650Ω阻抗。
3.變送器應程度裝置，防止垂直裝置，并保證其前、后有順應的直管段，普通前10D，后5D。
4.保證流體的活動方向與儀表外殼的箭頭方向分歧，不得裝反。
5.被測介質對渦輪不能有腐蝕作用，特別是軸承處，否則應采取措施。
6.投運前先停止儀表系數的設定。認真檢查，肯定儀表接線無誤，接地良好，方可送電。
7.裝置智能渦輪番量計時，前后管道法蘭要程度，否則管道應力對流量計影響很大。
8.拆裝流量計時，留意對磁感應局部不能碰撞。
智能渦輪流量計的安裝：
(1)變送器的電源線采用金屬屏蔽線，接地要良好可靠。電源為直流24V，650阻抗。
(2)變送器應水平安裝，避免垂直安裝，并確保其前后有順應的直管段，普通前10DN，后5DN。
(3)確保流體的活動方向與油表外殼的箭頭方向相同，不得裝反。
(4)被測介質對渦輪不能有腐蝕，特殊是軸承處，不然應采取措施。
(5)留意對磁感應部分不能碰撞。渦輪番量計的組態與校正軌范的標定方法是十點水標定法，但黏度不同標定的值不同，故通常要做黏度標定曲線。渦輪番量計的顯現儀表 顯現儀表的義務是將單位時辰輸入脈沖數和輸入脈沖總數轉換成瞬流量和總流量，并顯現出來。由前減少器輸入的脈沖信號，其幅值、波形都是不規則的，在進到顯現儀表后，先需經整形電路整構成為有規則 的具有一定幅值的矩形電脈沖信號，再閱歷頻率/電流轉換電路，將頻率信號變為對應的電流信號(4～20mA)再轉換能瞬時流量值，總量由轉換及積算電路失掉。有的顯現儀表就地顯現，有的送DCS顯現。
| 序號 | 故障現象 | 導致原因 | 排除方法 |
| 1 |
顯示儀對流量信號和 檢驗信號均無顯示 |
1. 電源未接通，給定電壓不對。 2.顯示儀有故障。 |
1. 接通電源，按要求給定電壓。 2. 檢修顯示儀表。 |
| 2 |
顯示儀表對“校驗”信號有顯示但對流量 信號無顯示。 |
1. 傳感器與顯示儀間接線有誤，或有開路，短路，接觸不良故障 2. 放大器有故障或損壞。 3. 轉換器（線圈）開路或短路。 4. 葉輪被卡住。 管道無流體流動或堵塞。 |
1. 對照附圖四，檢查接線的正確 性和接線質量。 2. 維修或更換放大器。 3. 維修或更換線圈。 4. 清洗傳感器及管道。 開通閥門或泵，清洗管道。 |
| 3 |
顯示儀表工作不穩； 計量不正確。 |
1. 實際流量超出儀表的計量范圍或不穩定。 2. 儀表系數K設置有誤。 3. 傳感器內掛上纖維等雜質。 4. 液體內有氣泡存在。 5. 傳感器旁有較強的電磁場干擾。 6. 傳感器軸承及軸嚴重磨損。 7. 傳感器電纜屏蔽層或其它接地導線與線路地線斷開或接觸不良。 8. 顯示儀表故障。 |
1. 使被測流量與傳感器的測量范圍相適應，并穩定流量。 2. 使系數K設置正確。 3. 清洗傳感器。 4. 采取消氣措施，消除氣泡。 5. 盡量遠離干擾源或采取屏蔽措施。 6. 更換”導向件“或“葉輪軸”。 7. 對照附圖四，將線接好。 8. 檢修顯示儀表。 |
