高頻雷達物位計的安裝指導

來源：江蘇騰泰儀表科技有限公司瀏覽：-1667 發布日期：2021-08-07

高頻雷達物位計的安裝指導

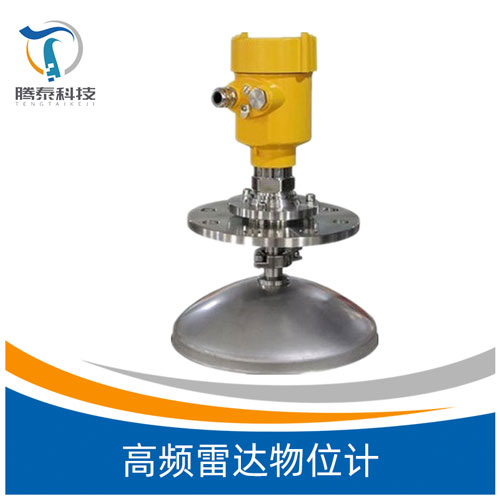

一、TTRD12高頻雷達物位計的特性
雷達物位計天線發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質外表后被反射回來，再次被天線系統接納并將其傳輸給電子線路局部自動轉換成物位信號。
高頻雷達物位計是區別于低頻雷達物位計的產品，是目前雷達物位計*新的產品。其常見的丈量頻率為24G或者26G，而傳統低頻的雷達物位計，丈量頻率普遍在6.3G或者6.8G。
1、非接觸丈量，無磨損，無污染
2、天線尺寸小，便于裝置
3、波長更短，對在傾斜的固體外表有更好的反射
4、丈量盲區更小，關于小罐丈量也會獲得良好的效果
5、波束角小，能量集中，加強了回波才能的同時，又有利于避開干擾物
6、簡直不受大氣中水蒸氣、溫度壓力變化影響
7、嚴重粉塵環境儀表也能精確讀取到真實物位回波
8、高信噪比，即便在動搖的狀況下也能取得更優的性能
9、26GHz頻率，是丈量固體和低介電常數介質的*佳選擇

二、TTRD12高頻雷達物位計的優點
1、高頻雷達物位計具有能量高，波束角小，天線尺寸小，精度高等點。
2、高頻雷達物位計雷達波長11mm，6GHz雷達波長50mm，雷達物位計在丈量散裝料位時，雷達波反射主要來自料面的漫反射，漫反射的強度與物料大小成正比，與波長成反比，而大部份散裝料直徑遠遠小于50mm，這就是目前26GHz雷達是丈量散裝料物位*佳選擇的緣由。
3、在一些直徑小而高度并不是很高的小型罐的應用中，6GHz雷達天線長（300-400mm）無形中增大了盲區（大約600mm），另外由于6GHz雷達方向性差（開角大）在小罐中會產生多徑反射；而高頻雷達物位計雷達頻率高，天線短，方向性好，克制了6GHz雷達的缺陷，適用于小罐丈量。
4、由于現場環境惡劣，隨著時間推移，雷達天線會堆積污物、水汽等，高頻雷達物位計雷達天線小，附加天線罩可大大改善因污物、水汽形成的影響；6GHz雷達天線大，加天線罩很艱難。且儀表較繁重，清算艱難。
5、由于高頻雷達物位計雷達方向性好，很多惡劣工況，可經過簡單隔離，將雷達物位計裝在容器外停止丈量。
冶金行業的工況相當復雜，各個工序的關于物位丈量的請求均不相同：同時丈量介質的性質；丈量介質的溫度、壓力；防爆、防護等級；丈量環境有無粉塵、蒸汽和泡沫；容器罐、池、料倉、料庫的幾何尺寸及裝置位置都會對所運用的儀表有不同請求。因而，儀表選型前必需對運用的工況環境做認真、細致理解和剖析，必要的狀況下要到運用現場做實地勘查，才干保證取得*佳的運用效果。

三、TTRD12高頻雷達物位計主要技術參數
1、丈量范圍：10米、50米100米
2、溫度：-40-400℃。
3、壓力：-0.1MPa-40MPa。
4、頻率：26GHz。
5、信號輸出：4-20mA/HART。
6、電源：24V或220V。
7、銜接方式：法蘭或螺紋。
8、天線：喇叭口或棒式。
9、顯示：現場顯現。

四、TTRD12高頻雷達物位計功用
1、應    用：液體、漿料、水處置
2、丈量范圍：30米
3、過程銜接：螺紋、法蘭
4、介質溫度：-40～250℃
5、過程壓力：-0.1～4.0MPa
6、精    度：±2mm
7、頻率范圍：26GHz
8、防爆等級：Exd IIC T4 Gb
9、防護等級：IP67
10、信號輸出：4~20mA/HART（兩線/四線）   RS485/Modbus

五、TTRD12高頻雷達物位計裝置

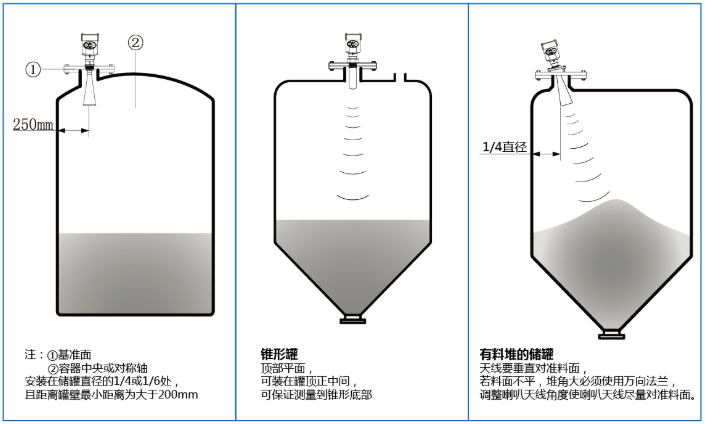

1、正確裝置

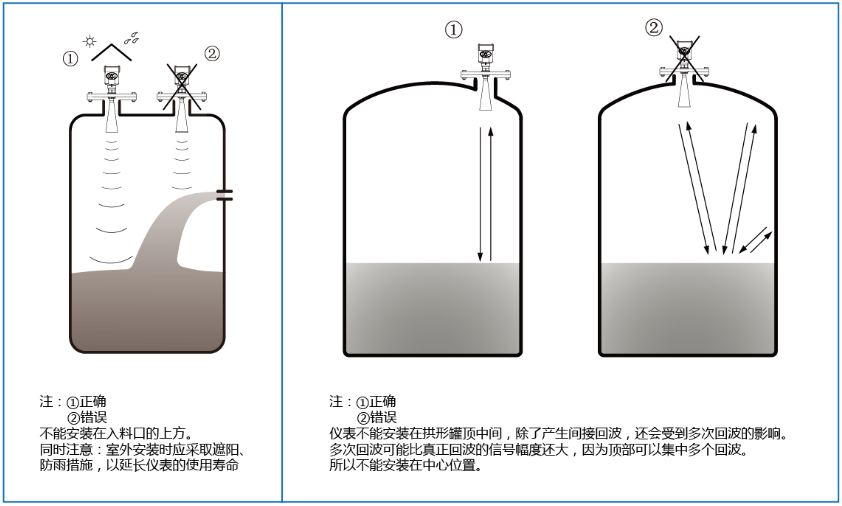

2、錯誤裝置
