產品編號：TT-ANB

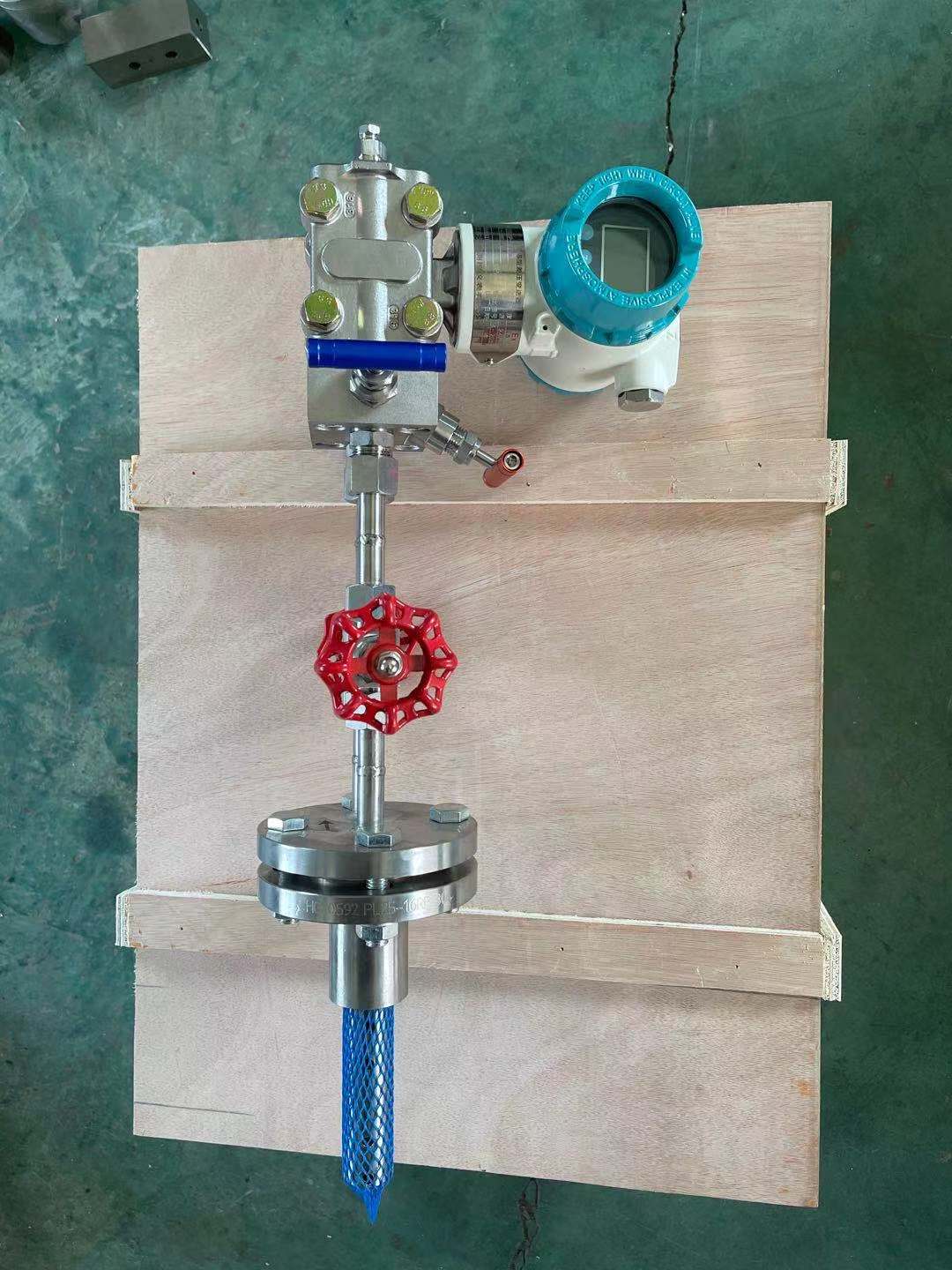

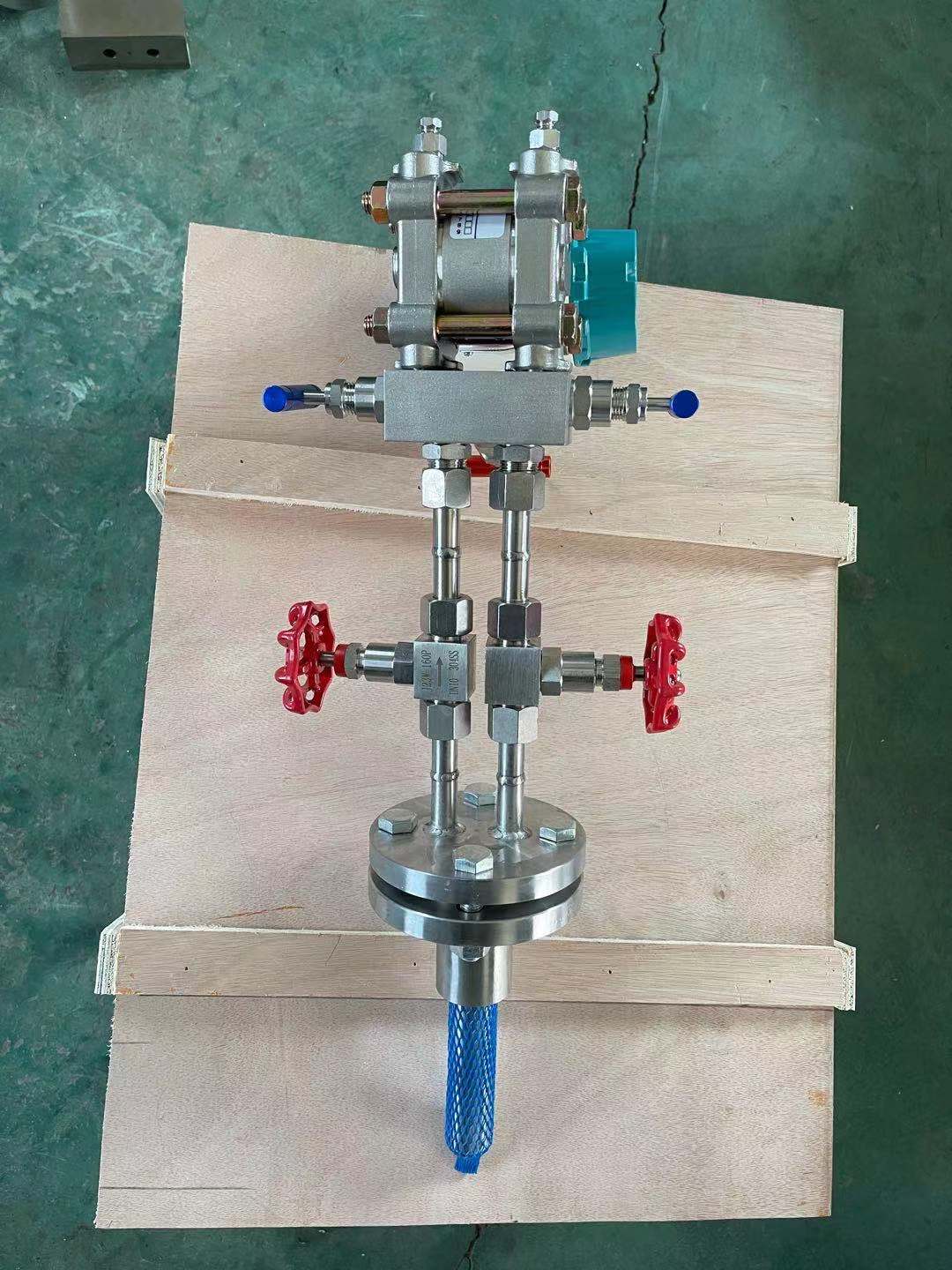

產品名稱：TT-ANB阿牛巴流量計
產品類別：巴類流量計

阿牛巴流量計以其安裝簡便、壓損小、強度高、不受磨損影響、無泄漏等特點而成為替代孔板的理想產品。阿牛巴流量計可**用于工礦企業的高爐煤氣、壓縮空氣、蒸汽和其他液體、氣體的流量測量。
1 獨有的內部二次平均結構，提供了高精度(讀數±1%)和高重復(±0.1%)。
2外層沖擊管采用一整塊材料加工制作而成無焊接，與由雙體結構焊接而成的同類產品相比自然有高強度，也便于選用耐高溫，耐腐蝕的材料。
a蜂窩狀六邊形穩定結構，產生的是獨有的流束分布形狀，保證了低壓信號的穩定，產生的差壓高于同類產品，提高了量程比。
b適用于方形或矩形管道。
c 對于同類產品在測量臟污介質時不可避免的堵塞問題，有在線可拔出型或提供手動和自動吹掃方案及裝置，實現不停產維護。
d 均速管+三閥組+溫壓補償+變送器，組成一體化結構，使用方便。
e 無流量系數飄移，長期穩定。
f **提供直觀的共振驗算，確保長期穩定運行。
g 壓損小能耗低，節能效果顯著
阿牛巴流量計輸出為差壓信號，與測量差壓的儀器儀表配套使用，可以準確地測量賀形管道、矩形管道中的多種液體、氣體和蒸汽(過熱蒸汽和飽和蒸汽)。被　測管道的尺寸范圍從20MM-3000MM。阿牛巴在動力工業(包括核工業)化學工業、石油化工和金屬冶煉工業等部門中行到了成功的使用，它適用于：
1、氣體輸送和液體輸送
2、能源研究，蒸汽鍋爐熱率，水泵效率，氣體壓縮機效率和燃料消耗
3、過程控制：輸入輸出、比率、平衡；冷卻水或空氣，蒸汽加熱。
4、化學工業中加料：

阿牛巴流量計技術參數：
1、規格：DN50-DN5000(mm)；插入式：DN500-DN5000(mm)；
2、測量準確度：±6.0%；重復性：±0.1%；
3、范圍度：體積流量：10：1；質量流量：8：1；
4、工作壓力：均速管無提出功能型：≤20MPa；均速管可提出型：≤10MPa；
5、流體溫度：≤450℃；
、介質粘度：≤30CP(相當于重油)；
7、材質：
均速管、三閥組：各種牌號不銹鋼(任選)；
主體管、法蘭：不銹鋼或碳鋼(任選)；

工作原理：
當流體流過探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理，流體流過探頭時速度加快，在探頭后部產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。流體從探頭流過后在探頭后部產生部分真空，并在探頭的兩側出現旋渦。均速流量探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號的穩定和準確對均速探頭的精度和性能起決定性作用。威力巴均速流量探頭能精確地檢測到由流體的平均速度所產生的平均差壓。威力巴均速流量探頭在高、低壓區有按一定準則排布的多對取壓孔，使準確測平均流速成為可能。

阿牛巴流量計的優點：
準確度高，穩定性好 阿牛巴的準確度為±1%，穩定性為±0.1%，它能夠保持長期輸出非常穩定的差壓信號，保證輸出差壓信號與管道流量的映射關系。這是因為在使用過程中的磨損，腐蝕以及粘附的油污灰塵等因素對阿牛巴流量計系數影響不大，但這些因素使孔板的流量系數增大，而且會增加到20%以上，由 此產生的誤差將也達到20%以上。從中我們可以看出阿牛巴的準確度是長期穩定的。設計合理，安裝方便、經濟 阿牛巴重量輕，安裝拆卸方便，無需起重工具，產品系列中有可以在被測管道不斷流——不 不停車的情況下進行安裝或拆卸，由于阿牛巴的重量輕，安裝拆卸方便，因此這方面可以為你節省可觀的安裝費用。例如：在直徑200mm的管道上安裝流量計，阿牛巴只有一條長150mm的焊縫，而孔板有2條共長1200mm 長的焊縫。就工時來講，安裝一只阿牛巴流量計只需要1.5工時，而安裝一只孔板卻需12工時，有利于管道布局 阿牛巴不僅適用于圓形管道，也適用于矩形管道及埋設在地面以下任何深度的管道。 阿牛巴上下游直管段的長度要求比孔板低得多，當安裝在彎頭后面距離2倍管徑處，仍然可以得到穩定 的、很高的準確度，這是阿牛巴的獨特優點，給管道尤其是大直徑管道的布局設計帶來了很大的靈活 性，節省了費用壓力損失小，能源損耗少，**壓力損失是動力損耗，阿牛巴的**壓力損失僅占差壓的2～15%，而一般孔板的**損失卻要占差壓的40～80%，從下圖可以看出阿牛巴的**壓損比孔板的壓損要小得多，隨著管徑的增大，阿牛巴**壓損可忽略不計。例如：在直徑1000mm的管道上使用阿牛巴流量計，一年的能量損耗只有幾百元，當使用孔板時，一年的能量損耗高達2萬余元，這對當今大力設法節約能源來說是很有意見的。

阿牛巴流量計選型表：
