氣體渦輪流量計的安裝、使用及操作說明
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1455
發布日期：2021-05-28
1、氣體渦輪流量計轉換器基本結構
2.氣體渦輪流量計按鍵說明
按鍵為4鍵：“set”、“right”、“up”和“ESC”

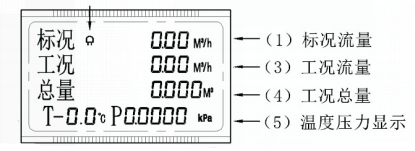

3.氣體渦輪流量計工作界面說明。總工況與標準工況的單位差為：總工況單位為m²， 標準條件單位為Nm3。? 112，標準工況：標準工況下的瞬時流量。*多只能保留兩位小數。當數字溢出后，它將自動攜帶。*大值為9999999 nm² h? 113，工況：工況下的瞬時流量。*多只能保留兩位小數。當數字溢出后，它將自動攜帶。*大值為9999999 M² h? 114，溫度：*多顯示兩位小數，單位固定為℃ 115，壓力：不超過小數點后一位，單位固定為kPah，介紹LWQ系列燃氣輪機流量計是我公司新開發的一種新型燃氣輪機流量計。它是集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高速、高速燃氣輪機流量計，基于航空技術的**理念和流體力學、電磁學理論研制的高可靠性氣體精密計量儀表，具有優良的低壓和高壓計量性能，多種信號輸出方式，對流體擾動的敏感性低，**應用于天然氣、煤氣、液化氣、輕烴氣等氣體的計量。結合現代加工設備，采用完善有效的工藝手段。
該流量計結構合理，耐久性好，重復性好，安裝方便簡單。我公司為廣大用戶提供高可靠性的產品。在研發階段，在軸承制造商的合作下，我們進行了為期8個月、每天24小時的連續耐久性試驗，以了解軸承和結構的可靠性。表芯采用一體化設計。為您提供**的產品，**的可靠性保證。減輕您的售后負擔。本產品已通過國家防爆產品質量檢驗部門按gb3836.2000《爆炸性氣體環境用電氣設備第1部分：通用要求》檢驗，gb3836.2-2000爆炸性氣體環境用電氣設備第2部分：隔爆型“d”和gb3836.4-2000爆炸性氣體環境用電氣設備第4部分：本安型“I”，防爆標志為ExdⅡ BT6（隔爆型）和ExiaⅡ CT6（本安型）。適用于0區（僅本安型）1、2含IIa、IIb、IIC類T1-T4溫度組爆炸性氣體混合物的危險場所。2.產品特點：優質鋁合金渦輪，具有較高的穩流性和耐腐蝕性；特殊軸承，使用壽命長；計量室與通風室隔離，確保儀表安全；可檢測被測氣體的溫度、壓力和流量，進行流量自動跟蹤補償，顯示標準狀態（Pb=101.325kpa，Pb=101.325kpa，TB=293.15K）；溫度、壓力實時查詢﹣ 寬流量范圍（Qmaxqmin≥ 20:1），重復性好，精度高（達到1.0級），壓力損失小，啟動流量低，可達0.6m3h﹣ 智能儀器系數多點非線性校正﹣ 內置壓力、溫度傳感器，安全性能高，結構緊湊，外形美觀﹣ 儀表具有防爆和保護功能，防爆標志為ExdⅡ BT6和ExiaⅡ CT6，防護等級IP65。系統以低功耗運行。3.2v10ah鋰電池可連續使用3年以上。儀表系數和累計流量值在停電10年后不會丟失。3.工作原理：流體進入流量計時，在進氣口專用集成整流器的作用下進行整流和加速，由于渦輪葉片與流體流向成一定角度，渦輪會產生旋轉力矩。克服摩擦力矩和流體阻力力矩后，汽輪機開始轉動。在一定的流量范圍內，渦輪旋轉角速度與流體體積流量成正比。根據電磁感應原理，利用磁傳感器從同軸旋轉的信號輪上感應出與流體體積流量成正比的脈沖信號。信號經過放大、濾波、整形后，與溫度、壓力傳感器信號一起進入智能流量積算儀的微處理單元進行處理，并且體積流量和氣體總量直接顯示在液晶屏上
該流量計結構合理，耐久性好，重復性好，安裝方便簡單。我公司為廣大用戶提供高可靠性的產品。在研發階段，在軸承制造商的合作下，我們進行了為期8個月、每天24小時的連續耐久性試驗，以了解軸承和結構的可靠性。表芯采用一體化設計。為您提供**的產品，**的可靠性保證。減輕您的售后負擔。本產品已通過國家防爆產品質量檢驗部門按gb3836.2000《爆炸性氣體環境用電氣設備第1部分：通用要求》檢驗，gb3836.2-2000爆炸性氣體環境用電氣設備第2部分：隔爆型“d”和gb3836.4-2000爆炸性氣體環境用電氣設備第4部分：本安型“I”，防爆標志為ExdⅡ BT6（隔爆型）和ExiaⅡ CT6（本安型）。適用于0區（僅本安型）1、2含IIa、IIb、IIC類T1-T4溫度組爆炸性氣體混合物的危險場所。2.產品特點：優質鋁合金渦輪，具有較高的穩流性和耐腐蝕性；特殊軸承，使用壽命長；計量室與通風室隔離，確保儀表安全；可檢測被測氣體的溫度、壓力和流量，進行流量自動跟蹤補償，顯示標準狀態（Pb=101.325kpa，Pb=101.325kpa，TB=293.15K）；溫度、壓力實時查詢﹣ 寬流量范圍（Qmaxqmin≥ 20:1），重復性好，精度高（達到1.0級），壓力損失小，啟動流量低，可達0.6m3h﹣ 智能儀器系數多點非線性校正﹣ 內置壓力、溫度傳感器，安全性能高，結構緊湊，外形美觀﹣ 儀表具有防爆和保護功能，防爆標志為ExdⅡ BT6和ExiaⅡ CT6，防護等級IP65。系統以低功耗運行。3.2v10ah鋰電池可連續使用3年以上。儀表系數和累計流量值在停電10年后不會丟失。3.工作原理：流體進入流量計時，在進氣口專用集成整流器的作用下進行整流和加速，由于渦輪葉片與流體流向成一定角度，渦輪會產生旋轉力矩。克服摩擦力矩和流體阻力力矩后，汽輪機開始轉動。在一定的流量范圍內，渦輪旋轉角速度與流體體積流量成正比。根據電磁感應原理，利用磁傳感器從同軸旋轉的信號輪上感應出與流體體積流量成正比的脈沖信號。信號經過放大、濾波、整形后，與溫度、壓力傳感器信號一起進入智能流量積算儀的微處理單元進行處理，并且體積流量和氣體總量直接顯示在液晶屏上
我在找氣體質量流量計的廣告
泡沫公司開發了一系列氣體質量流量計，應用于各個行業。在綜合加工行業市場，公司的流量儀表應用**。公司產品涵蓋氣體流量測量的全范圍：小流量儀表可測量低流量…
4.技術參數 4.1 基本參數 4.1 表1 型號 公稱直徑 （mm） 流量范圍 （m3h） 啟動流量 （m3h） 耐壓 （MPa） 安裝形式 lwq-25 25 （1“） 2.5-25 180.6 1.6 卡扣式法蘭 lwq-50 （2“） 6-65 3.51 84.0
夾緊法蘭 lwq-80 80 （3“） 20-300 4 1.6 夾緊法蘭 lwq-100 100（4“） 20-400 5 1.6 夾緊法蘭 lwq-150 150（6“） 50-1000 8 1.6 夾緊法蘭 lwq-200 200（8“） 100-2000 20 1.6 夾緊法蘭 4.1.2 精度等級：1.0等級1.5 4.1.3 使用條件 ∞ 18環境溫度：-30℃ ~ + 60℃ 18 18 18 18 ℅ 18大氣壓：86kpa～106kpa ∞ 18介質溫度：-30℃ ~ + 100℃ 18 18 18 18 ℅ 18相對濕度：5%～95% 4.2 電氣性能指標 表2 型號規格 顯示輸出方式 電源 LWQ 配備溫度、壓力傳感器，在不同條件下自動補償校正流量。可同時查詢溫度、壓力、電池電量等數值。可輸出高頻，低頻電壓脈沖信號和4-20madc二線制電流信號 3.2v10ah鋰電池或外接電源DC24V 4.3 型號光譜 表3 型號 編號 口語 明 儀器口徑 25 25mm 50 mm 80 mm 100 150 150 18mm 200 200 mm no 傳感器材料 S 基體材料，優質鋁合金（*大壓力：1.0MPa） 5。外形尺寸 流量計如圖1所示，具體尺寸見表4 圖1
