標準節流裝置

標準節流裝置又稱為差壓式流量計，是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成，具有功能強，結構緊湊，操作簡單，使用方便等特點。標準節流裝置與差壓變送器配套使用，可測量氣體、蒸汽、液···

訂購熱線：199-6183-9222

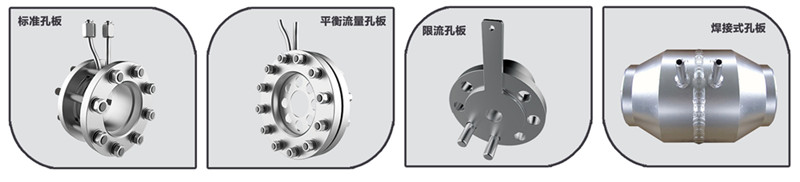

產品詳情

標準節流裝置又稱為差壓式流量計，是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成，具有功能強，結構緊湊，操作簡單，使用方便等特點。標準節流裝置與差壓變送器配套使用，可測量氣體、蒸汽、液體及天然氣的流量，**應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。標準節流裝置是按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定。無需實流標定。標準孔板可以采用角接取壓（包括環室取壓）、法蘭取壓或D-D/2取壓三種取壓方式。。**用于石油、化工、冶金、電力等行業，是迄今為止應用*多的一種流量計。

●結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉；

●孔板流量計計算采用成熟標準與加工；

●采用進口單晶硅智能差壓傳感器；

●配有多種通訊接口；

●應用范圍廣，全部單相流皆可測量，部分混相流亦可應用；

●標準型節流裝置無須實流校準，即可投用；

●一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器；

●高精度，完善的自診斷功能；

●孔板流量計其量程可自編程調整；

●可同時顯示累計流量、瞬時流量、壓力、溫度；

●具有在線、動態全補償功能外，還具有自診斷、自行設定量程；

●量程范圍寬、大于10：1；

●高精度：±0.075%；

●高穩定性：優于0.1%FS/年；

●高靜壓：40MPa；

●連續工作5年不需調校；

●可忽略溫度、靜壓影響；

●抗高過壓。

節流件名稱			適用管道	適用直徑比B（d/D）	應用特點	流出系數不確定度Ec%	設計標準
			（DN mm）
			50－500	0.2－0.75	適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量	0.6－0.75%	ISO5167

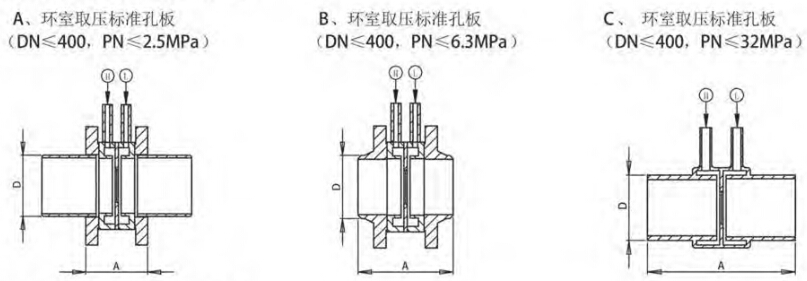

		環室式	50－500	0.2－0.75			GB/T2624－93
角接取壓標準孔板		夾緊環式	50－500	0.2－0.75	易于清除污物，可用于不太清潔流體流量的測量
		斜鉆孔式	450－1000（3000）	0.2－0.75

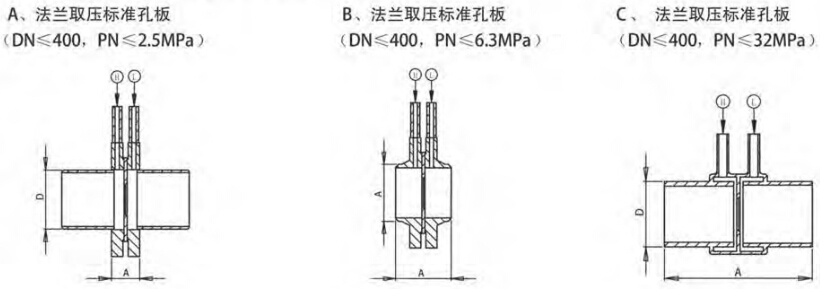

法蘭取壓標準孔板			50－1000	0.2－0.75	易于清除污物，適用于各種介質	0.6－0.75%	ISO5167
徑距取壓標準孔板			50－1000	0.2－0.75			GB/T2624－93
角接取壓標準噴嘴			50－500	0.3－0.8	壓損小，壽命長，尤其適用于蒸汽流量測量	0.8－1.2%	ISO5167
（ISA1932噴嘴）							GB/T2624－93
			50－630	0.2－0.8	壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量	2.00%	ISO5167
長徑噴嘴							GB/T2624－93
	機械加工式		100－800	0.2－0.8	壓力損失小，所需直管段小于孔板、噴嘴	1.00%	ISO5167
經典文丘利管	粗焊鐵板式		200－1200（2000）	0.4－0.7		1.50%	GB/T2624－93
			65－500	0.316－0.77	同上	1.2－1.75%	ISO5167
文丘利噴嘴							GB/T2624－93
1/4圓孔板			25－150	0.245－0.6	適用于低雷諾數	2.0－2.5%	DIN BS
錐形入口孔板			25－250	0.1－0.316	同上	2.00%	BS
圓缺孔板			50－1500	0.32－0.8	適用于贓污，有氣泡析出或含有固體微粒的流體測量。	1.50%	DIN
偏心孔板			100－1000	0.46－0.84		1－2%	ASME
小孔板			12.5－40	0.2－0.75	適用于小管道流量測量	0.75%	ASME
透鏡式孔板			12.5－150	0.2－0.75	適用于高壓常溫小管道流量測量	0.6－0.75%	ISO5167ASME
端頭孔板			大于等于15	0.2－0.62		1.5－2.0%
雙重孔板			25－400	0.2－0.8	適用于大流量測量
限流孔板

名稱	型號	取壓方式	公稱管徑（mm）	公稱壓力（MPa）	執行標準（結構）
	LGB	角接（環室取壓）	50～400	小于10	GB2624　K07（蘭化）DG
	LGB-Z	角接（鉆孔取壓）	400～2000	小于1.6	GB2624　K07（蘭化）DG
	LGB	環室（八槽）	50～400	小于32	流量測量手冊
	LGB	環室（無法蘭焊接式）	50～275	小于28.22	流量測量手冊DG0711～0718
	LGB-F	法蘭取壓	50～800	小于2.5	GB2624　K06（蘭化）
	LGB-F	法蘭取壓	50～400	4.0～40	GB2624　K06（蘭化）石化
標準孔板	LGB-J	徑距取壓	50～760	小于10	GB2624
	LGP	角接（環室取壓）	50～400	小于10	GB2624
	LGP-Z	角接（鉆孔取壓）	400～500	小于1.6	流量測量手冊
	LGP	環室（八槽）	50～300	小于32	流量測量手冊
	LGP	環室（高壓透鏡墊式）	15～150	小于32	流量測量手冊
標準噴咀	LGP	環室（無法蘭焊接式）	175～350	小于17.36	DG　0702～0710
長徑噴咀	LGC-J	徑距取壓	50～630	小于16	GB2624
1/4圓孔板	LGH	角接取壓	50～260	小于10	GB2624
1/4圓孔板	LGH-F	法蘭取壓	50～200	小于6.4	流量測量手冊
文丘里噴咀	LGL	角接取壓	65～500	小于2.5
文丘里管	LGW	特殊取壓	50～1200	小于2.5
雙文丘里管	LGW-S	特殊取壓	小于1000	小于0.6
小管徑孔板	LGX	角接取壓	12～40	小于6.4	K07（蘭化）
小管徑孔板	LGX-F	法蘭取壓	12～40	小于6.4	企業標準
高壓透鏡墊	LGT	角接取壓	50～150	小于32	流量測量手冊
	LGQ	角接（環室取壓）	100～400	小于1.6
圓缺孔板	LGQ-Z	角接（鉆孔取壓）	400～1000	小于1.6
	LGQ-F	法蘭取壓	100～350	小于6.4
雙重孔板	LGS	角接取壓	100～400	小于6.4
偏心孔板	LGN	角接取壓	100～1000	小于6.4
限流孔板	LG-XL		10～300	小于6.4	企業標準
錐形入口孔板	LGR	角接取壓	25～1000	小于10	GB2624
機翼測風裝置	LJY	特殊取壓	少于1000	小于0.6	企業標準

產品選型

/ product selection

1、選型表

型號	說明
TT-LG	孔板流量計（標準節流裝置）
	代號	按其結構特征的兩大基本分類
	K	孔板流量計
	P	噴嘴等
		代號	公稱壓力（105Pa）
		2.5	2.5
		10	10
		16	16
		25	25
		64	64
		100	100
		200	200
			代號	口徑(mm)
			15～1200	15～1200mm
				代號	按其結構形式細分
				H	標準孔板(環室)
				Y	標準孔板(法蘭)
				K	標準孔板(鉆孔)
				I	ISA 1932噴嘴
				L	長徑噴嘴
				W	文丘利噴嘴
				G	經典文丘利管
				S	雙重孔板
				Q	圓缺孔板
				Z	錐形入口孔板
				R	1/4圓孔板
				P	偏心孔板
				N	整體(內藏)孔板
				X	楔形孔板
				T	不在上述之列的特殊節流裝置
					代號	介質
					1	液體
					2	氣體
					3	蒸汽
					4	高溫液體
						代號	補償形式
						N	不帶壓力、溫度補償
						P	帶壓力補償輸出
						T	帶溫度補償輸出
						Q	帶壓力、溫度補償輸出
							代號	變送器差壓量程范圍
							0	微差壓量程
							1	低差壓量程
							2	中差壓量程
							3	高差壓量程
								代號	是否帶現場顯示
								W	節流裝置傳感器
								X	智能節流裝置（流量計）
								代號	供電方式
								0	外接24VDC供電
								1	3.6V電池供電
