雙法蘭差壓液位變送器的安裝方法、特點和選型
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1888
發布日期：2021-06-30
雙法蘭差壓液位變送器的安裝方法、特點和選型
一、雙法蘭差壓液位變送器的安裝方式
雙法蘭差壓液位變送器是數字式儀表，具有用戶界面友好，精度高的特性。可經過本地按鍵， HART， PROFIBUS-PA 或FF 基金會現場總線通訊停止參數設定。
豐厚的功用使該壓力變送器非常合適于工廠的需求。 雖然有大量的設定選項，但操作仍很簡單。
雙法蘭差壓液位計優點
• 質量好，壽命長
• 在極端化學和機械負載下堅持高牢靠性
• 適用于腐蝕和非腐蝕性氣體、蒸汽和液體
• 豐厚的診斷和仿真功用
• 丈量元件與電子元件別離，不需求重新校準
• *小的分歧性誤差
• 長期漂移小
• 接液部件采用高等級資料 ( 不銹鋼，哈氏合金，黃金，蒙乃爾合金，鉭 )
• 帶 HART 通訊的 DS III 變送器量程為 1 mbar 至 700 bar
• 變送器公稱丈量范圍從 0 至 700 bar, DS III PA (PROFIBUS PA) 和FF ( 基金會現場總線 )
• 丈量精度高
• 經過控制鍵和 HART， PROFIBUS PA 或 FF 現場總線通訊停止參數設定
一、雙法蘭差壓液位變送器的安裝方式
雙法蘭差壓液位變送器能夠裝置在任何高度和位置。但是用于真空場所時, 雙法蘭差壓液位變送器的裝置高度不能高于低壓室法蘭的程度線, 此時*好采用微波液位計來丈量液位*為適宜,本文在此不再討論微波液位計丈量液位的裝置方式和運用等。
在液位丈量中, 雙法蘭差壓液位變送器通常用于密閉容器, 能夠消弭密閉容器中氣體壓力變化的影響。當用于啟齒容器時, 則高壓側法蘭與容器低端法蘭銜接, 而低壓室法蘭應置于大氣中, 但能夠有置放位置的變化。
二、雙法蘭差壓液位變送器裝置在啟齒容器上
1、雙法蘭差壓液位變送器裝置在啟齒容器低端法蘭程度線上, 且上下壓室法蘭與容器低端法蘭在一條程度線上。高壓室法蘭與容器低端法蘭相銜接, 并且高壓室法蘭、低壓室法蘭與容器低端法蘭在一條程度線上。
2、雙法蘭差壓液位變送器裝置在啟齒容器低端法蘭程度線以上, 且低壓室法蘭與容器低端法蘭在一條程度線上。 高壓室法蘭與容器低端法蘭相銜接, 并且高壓室法蘭、低壓室法蘭與容器低端法蘭在一條程度線上。但是雙法蘭差壓液位變送器裝置在啟齒容器低端法蘭程度線以上。則變送器量程, 零點遷移量, *低丈量液位時作用于變送器上等效靜壓差, *高丈量液位時, 作用于變送器上等效靜壓差, 變送器檢驗范圍 相同。對應于變送器的輸出為4～20mA。
3、雙法蘭差壓液位變送器裝置在啟齒容器低端法蘭程度線以上, 且低壓室法蘭與容器低端法蘭不在一條程度線上, 雙法蘭差壓液位變送器裝置在啟齒容器低端法蘭程度線以上, 高壓室法蘭與容器低端法蘭相銜接, 低壓室法蘭與容器低端法蘭不在一條程度線上。
三、雙法蘭差壓液位變送器裝置在密閉容器上裝置
1、雙法蘭差壓液位變送器裝置在密閉容器低端法蘭程度線上, 且上下壓室法蘭與容器上下端法蘭相銜接, 并且變送器與容器低壓法蘭在一條程度線上。
2、雙法蘭差壓液位變送器裝置在密閉容器低端法蘭程度線以下, 且上下壓室法蘭與容器上下端法蘭相銜接, 并且變送器裝置在密閉容器低端法蘭程度線以下。則變送器量程, 零點遷移量, *低丈量液位時作用于變送器上等效靜壓差, *高丈量液位時作用于變送器上等效靜壓差, 變送器檢驗范圍相同。

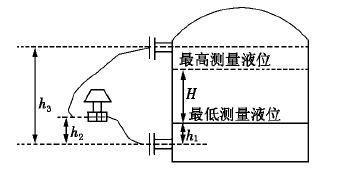

3、雙法蘭差壓變送器上下壓室法蘭與容器上下端法蘭相銜接, 并且變送器裝置在密閉容器上下端法蘭程度線之間。
4、雙法蘭差壓變送器裝置在密閉容器高端法蘭程度線以上, 且上下壓室法蘭與容器上下端法蘭相銜接。
雙法蘭差壓液位計選型方式
|
TT-3851LT |
雙法蘭差壓液位計 |
||||||
|
|
代碼 |
量程范圍KPa |
|||||
|
3 |
0-01.3～7.50 |
||||||
|
4 |
0-06.2～37.40 |
||||||
|
5 |
0-031.1～186.80 |
||||||
|
6 |
0-0117～6900 |
||||||
|
7 |
0-0345～20680 |
||||||
|
8 |
0-0117～690 |
||||||
|
|
代碼 |
輸出 |
|||||
|
E |
4-20mADC |
||||||
|
S |
智能式 |
||||||
|
|
代號 |
法蘭材料 |
法蘭材料 |
||||
|
22 |
316SST |
316SST |
|||||
|
|
代號 |
附加功能 |
|||||
|
S1 |
一個遠傳裝置 |
|
|||||
|
S2 |
二個遠傳裝置 |
|
|||||
|
|
代碼 |
選項 |
|||||
|
M1 |
0-****線性指示表 |
||||||
|
M2 |
LED顯示表 |
||||||
|
M3 |
LCD顯示表 |
||||||
|
B1 |
管裝彎支架 |
||||||
|
B2 |
板裝彎支架 |
||||||
|
B3 |
管裝平支架 |
||||||
|
d |
隔爆型dⅡBT4 |
||||||
|
i |
本安型iaⅡCT6 |
||||||
雙法蘭遠傳隔閡差壓變送器是數字式儀表，具有用戶界面友好，精度高的特性。可經過本地按鍵， HART， PROFIBUS-PA 或FF 基金會現場總線通訊停止參數設定。
豐厚的功用使該壓力變送器非常合適于工廠的需求。 雖然有大量的設定選項，但操作仍很簡單。
一、雙法蘭差壓液位計優點
• 質量好，壽命長
• 在極端化學和機械負載下堅持高牢靠性
• 適用于腐蝕和非腐蝕性氣體、蒸汽和液體
• 豐厚的診斷和仿真功用
• 丈量元件與電子元件別離，不需求重新校準
• *小的分歧性誤差
• 長期漂移小
• 接液部件采用高等級資料 ( 不銹鋼，哈氏合金，黃金，蒙乃爾合金，鉭 )
• 帶 HART 通訊的 DS III 變送器量程為 1 mbar 至 700 bar
• 變送器公稱丈量范圍從 0 至 700 bar, DS III PA (PROFIBUS PA) 和FF ( 基金會現場總線 )
• 丈量精度高
• 經過控制鍵和 HART， PROFIBUS PA 或 FF 現場總線通訊停止參數設定
